设备安装与初始设置说明

1. 系统调度主机的安装
2. 硬件安装：
3.  物品清单：调度主机包含以下几种配件

● 一台调度主机
● 一条AC电源线
● 一条串口连接线
● 一个话盒
● 一套410M室外天线及电缆（选配）
● 一个U口串口转换器(选配)
⑵ 室外天线
为保证数据通信稳定可靠，增大通信距离，主机安装室外高增益全向天线，技术要求参阅相关资料，注意防雷和接地，天线的室内接口应与调度主机的天线接口匹配，天线馈线阻抗为50欧姆。
⑶ 调度主机连线
在断电的情况下，分别完成下列连线：
● 调度主机前面板的话盒
● 调度主机后面板的电源线连接到AC220V电源
● 调度主机后面板的天线口与室外天线连接
● 调度主机后面板的串口与PC机的串口相连（如果PC机没有串口，可通过U口串口转换器连接，但应注意兼容性）
● 调度主机可24小时连续使用，但应安放于通风的位置，并避免曝晒

  在PC机上，双击本调度主机的配套软件安装程序：setup.exe，
按照系统的提示，完成软件的安装。
本软件对PC机的硬件没有太高要求，屏幕分辨率应大于1024x768，保证信息显示完整，操作系统推荐使用XP。

1. 无线频率设定：
一般由生产厂家根据用户提供的频率数据在出厂时设定。包括主频和亚音频等数据，一台调度主机可为15台机车收信机传送信息，它们的主频相同，工作在同一个频点。调度主机有16个信道，每一个信道的亚音频各不相同，其中前15个信道的亚音频与15台机车收信机设置相同，最后的信道为临时呼叫信道，有特殊用途。
2. 调度主机的软件设定
系统初始化设置包括各调通信端口设置和调度员信息设置。

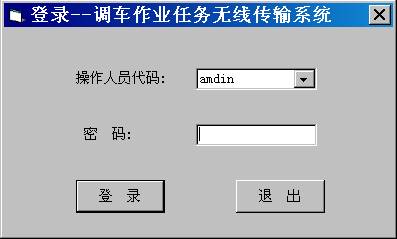

首先双击程序图标运行程序，显示系统登录窗口：选择操作人员代码：amdin，输入密码：renwuxiada，进入系统设置窗口，本窗口具有最高权限，一般只供给系统的高级管理人员使用。

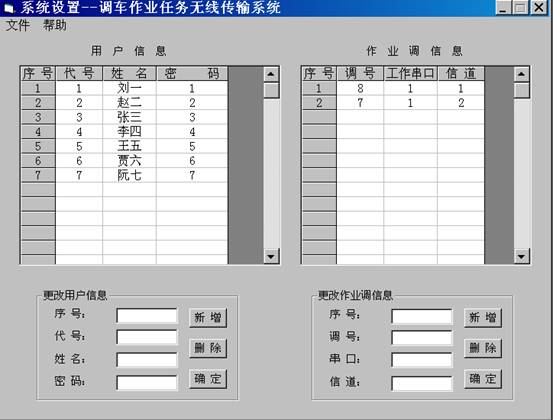

在系统设置表格中显示如果已经存在的设置信息，点击表格中个序号列，该序号信息会出现在下面的更改信息框中，通过“新增”、“删除”、“确定”等命令即可修改设置信息。

1. 左侧：调度员信息设置（用户信息），包括代码、姓名和密码

其中代码和密码是调度员登录软件时需要选择和输入的数据，密码是初始密码，调度员登录软件以后可自行修改。 当调度员忘记密码时，也可通过本窗口找回或修改密码。

其中工作串口指调度主机连接到PC机的串口号码，信道号码要求与序号一致，调号指该序号（信道）对应的收信机调号。只有收信机的调号、主频、亚音频与该信道设置的数据相同时，系统才能正常工作。
例如：本设置表格中的序号2设置为：7、1、2，说明：调度主机连接在PC机的串口1，信道2对应的接收机调数为7。对应的机车接收机的设置必须是：主频与亚音频必须与调度主机信道2的设置相同，调数为7，这样才能保证调度软件对7调发送的作业任务被7调收信机准确接收。


设置数据更改后，必须通过“文件”－>“保存用户信息”和“文件”－>“保存调数信息”的操作来进行保存，否则修改的数据无效。

一般由生产厂家根据用户提供的频率数据在出厂时设定。（参见调度主机相应部分说明）

首先关闭收信机电源，同时按住最下行（打印机两侧）的两个按钮不放，开启机器电源，两秒钟后，机器启动进入参数设定画面：



调整方法：

3．作业任务历史记录读取：
机车收信机能够显示4条作业任务，每接收到一条新的任务，画面上就删掉一条较早的任务，所以收信机显示的永远是最新的四条任务数据。
但被删除的任务数据并不是立即永久删除，而是保存在一个容量为120条历史数据记录中，当历史数据记录满时，才按先后次序永久删除。
所以说，机车接收机能够显示或打印最新的四条任务数据，同时能够保存最近的120条历史记录。
查阅历史记录的方法：
首先关闭收信机电源，同时按住最上行（打印机两侧）的两个按钮不放，开启机器电源，机器启动后，进入历史记录查询画面：

    所谓整体任务显示模式，就是同时显示多条任务，每条任务只显示主要数据，包括任务编号、下达时间、调度员姓名、任务类型、阅读标志等。
按“上翻”或“下翻”按钮，显示在各条任务之间切换，按“切换”按键进入旋转任务的详细单个任务显示模式。
 阅读标志（●）：不显示－说明本条任务已经阅读过。显示－说明本条任务没有阅读过。

整体多个任务显示模式                    详细单个任务显示模式

    显示本任务的内容，可以是调度命令和行车路票的具体内容，也可以是调车作业通知单的各钩调车数据，如果钩数较多，可以通过“上翻”或“下翻”按钮翻页显示。
