机车收信机使用说明

    TD－9型调车作业任务无线传输系统机车收信机能够实时接收调度主机发送的作业信息，实现显示和详细信息打印，同时也可以进行语音通话。
显示的画面有两种模式：整体多个任务显示模式和详细单个任务显示模式。开机时显示的是整体多个任务显示模式，工作中通过“切换”按键进行这两种模式的切换。

    所谓整体任务显示模式，就是同时显示多条任务，每条任务只显示主要数据，包括任务编号、下达时间、调度员姓名、任务类型、阅读标志等。
按“上翻”或“下翻”按钮，显示在各条任务之间切换，按“切换”按键进入选中任务的详细单个任务显示模式。
在此模式下，“打印”按键无效。但当有新任务接收到时，较老的一个任务将退出显示，如果此较老的任务还未被阅读（有未阅读标志●），退出时自动打印此任务详细数据。
 未阅读标志（●）：不显示说明本条任务已经阅读过。显示说明本条任务没有阅读过。

整体多个任务显示模式                            详细单个任务显示模式

    显示选中任务的详细内容，可以是调度命令和行车路票的具体内容，也可以是调车作业通知单的各钩调车数据，如果钩数较多，可以通过“上翻”或“下翻”按钮翻页显示。
在此模式下，按“打印”按键，可以打印本条任务详细数据。（在整体多个任务显示模式下不能进行打印）
语音通话

    在调车作业的过程中，如果调车员（或司机）要与调度通话，按“呼叫”按键，机器左侧“通话”指示灯亮，表明收信机正与调度主机联络，成功后显示通话画面，并伴有语音提示，按话盒“发射”按键即可通话。
由于调度主机同时为15台收信机发送信息或通话，调度也有可能未及时应答收信机的通话请求，所以从开始呼叫到正式通话要有一段时间，一般从几秒到一两分钟时间。
通话完毕或想提前退出通话等待状态，按“退出”按键，回到正常收信工作状态。



   收信机接收到调度主机呼叫后，画面显示“调度呼叫”，并伴随声音提示，按“通话”按钮或话盒“发射按钮”声音提示取消，此时即可通话。
通话接收后，按“退出”按键，回到正常收信工作状态。

语音通话时，为保障信息准确无误，相关人员要做到发音吐字清晰，简单明了，并要制定呼叫制度。例如：机车调车员（司机）呼叫时：“XX调XX号机车呼叫，．．．．．．”，调度员呼叫时：“XX调XX号机车，．．．．．．”

其他事项：

本机选用前换纸式热敏打印机，换纸方便，工作稳定可靠，寿命长，噪音小。需要换纸时，用力按下打印机指示灯上方的纸仓门按键，纸仓门自动打开，取出已用光热敏纸的空纸轴。将一卷新纸打开，留在打印机外面30mm引出纸，将整卷热敏打印纸放入仓门中，注意将引出纸部分贴放在纸仓的里壁上。用力按下纸仓门，直至纸仓门关闭。
当打印机无纸时，打印机指示灯熄灭，打印停止，系统进入等待状态。此时应关闭机车收信机电源，完成换纸后，再重新开机，选择任务打印。

为保证夜间行车安全，减小平时收信机对机车乘务人员的干扰，延长显示模块的寿命，本机具有屏幕保护功能：无任何按键按下30秒钟后，液晶显示自动关闭。

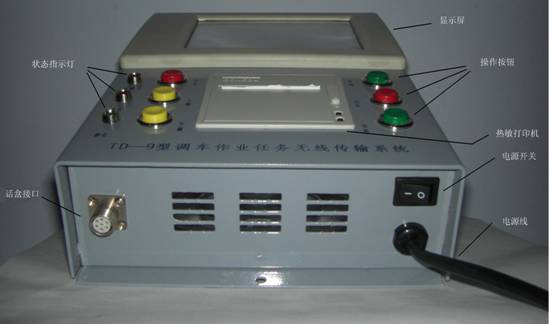

                         机车收信机各部分说明

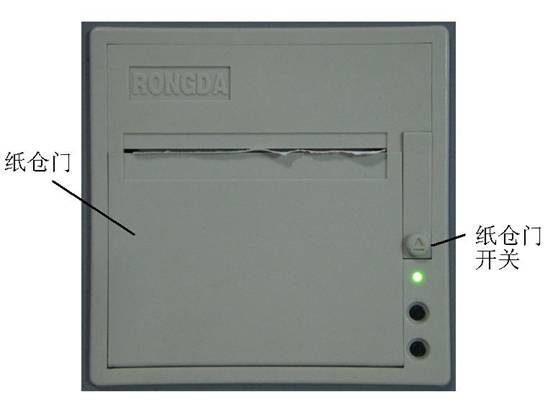

                          热敏打印机面板说明
