技术说明

一、铁路道口报警器简介

铁路运输是工矿冶金企业的主要物流运输方式，在企业厂区内部以及周边存在很多铁路道口，其中很多无人值守，道口的交通安全问题成为企业安全部门重点工作之一。

无线遥控道口报警器由机车道口控制器、主机及报警执行设备等组成，采用无线电台进行信号传输，现场施工及设备维护极其方便。

由于采用无线方式进行信号传输，系统有很多特点：

1 、不受机车车辆行驶速度的限制，机车司机可随时启动和关闭指定的道口报警设备。

2、 无论道口多么复杂，只需一台主机。

3 、主机实时故障检测，发生故障有故障提示，符合故障导向安全。

4 、主机具有道口报警记录，可追溯4000条历史记录，包括：报警的起始时间、终止时间、启动报警的机车设备号码等。

5 、机车道口控制器与主机采用无线通信，一台机车道口控制器可控制多个不同的道口报警器，一个道口报警器可被多个道口控制器控制，系统的灵活性极强，安装和维护极其方便。

6、可选配道口栏木，灯光声音报警启动后，道口栏木落下，阻止强行通过道口的人员及车辆。

二、主要技术指标

1、 采用无线遥控方式，使用VHF 150MHz频段或UHF 400Mhz频段。

2、 适应于单线、复线及岔群与公路平交地区等各种道口环境，包括铁路机车进入厂房的特殊作业区域，与铁路轨道电路互不影响。

3、 工作环境：全天后工作，温度：－40℃ －－＋85℃，

4、 供电电源：交流160V －－ 260V，或太阳能电池供电（24V）

5、 道口信号机构红灯闪光的闪光频率为60 次/分钟，两个红灯交替亮灭，亮灭比为1：1。

6、 安全可靠，满足"故障--安全"原则，主机实时进行故障检测，发生故障立即关闭道口报警器，进入故障状态。道口报警器与信号设备完好匹配且维修方便，工艺符合铁路信号设备要求。

7、 电路设有防雷措施，符合铁道部铁路信号防雷电防护办法的规定。

三、系统组成与功能描述

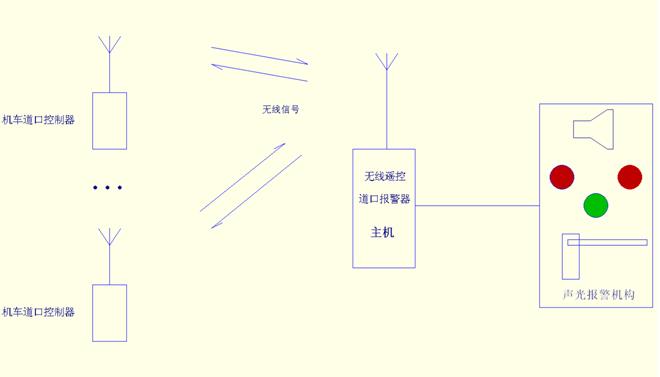

无线遥控道口报警器由机车道口控制器、主机及道口声光报警机构组成。机车道口控制器安装在机车上，通过无线信号与主机通信联系，道口报警器主机内置电台，接收各个机车道口控制器的指令，启动或关断报警信号。

道口信号机构在无列车接近时显示月白色（或绿色）稳定灯光，准许道路车辆、行人通过道口；当列车进入道口接近区段（100-150米）时，机车道口控制器启动报警，道口月白色灯光（或绿色）自动熄灭，显示两个红色交替闪光报警信号，同时伴有语音报警，禁止公路道路的车辆、行人越过道口，保证列车安全通过；列车完全通过道口后，机车道口控制器关断报警，道口红色灯光熄灭，点亮月白色（或绿色）稳定灯光，语音报警停止；当设备故障时亮红灯或全部灭灯。道口信号灯全灭，表示道口信号停止使用，保证故障导向安全。

四、无线遥控道口报警器的优点

无线遥控道口报警器采用无线信号启动和停止报警，不需要安装传感器，具有以下优点：

1.     道口报警器总体成本低。

2.     施工工期时间短。

3.     设备维护费用低。
